Leuchtstoffleuchte S020

Beschreibung des Produkts

Die Leuchtstoffleuchten S020 eignen sich besonders für die gleichmäßige Ausleuchtung größerer Flächen. Die S020-Leuchten bestehen aus einem stranggepressten Aluminiumprofil mit Kunststofffront, in dem zwei T5-Leuchtstofflampen, ein polierter Aluminiumreflektor und ein elektronisches Vorschaltgerät untergebracht sind.

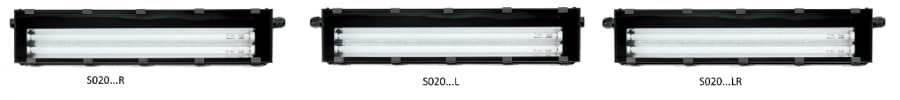

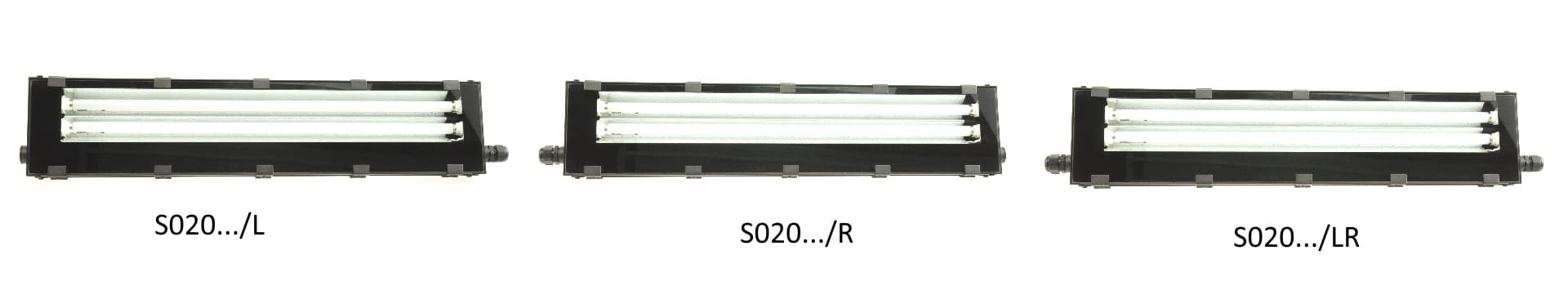

Das Trägerprofil ist mit einer Polyurethan-Dichtung abgedichtet, die gegen alle bekannten Schmier- und Schneidflüssigkeiten beständig ist. Die Vorderseite der Leuchte ist mit 4 mm dickem, gehärtetem Glas mit außergewöhnlicher Bruchsicherheit bedeckt. Beide Seitenflächen der Leuchte sind mit einem M20x1,5-Gewinde versehen, so dass die linke (L), rechte (R) oder durchgehende Einspeisung (LR) gewählt werden kann. Die Anschlussklemmenleiste ist unter der Verschraubung verborgen.

TECHNISCHE PARAMETER:

VERBINDUNG DER LEUCHTE:

Eine Leuchtenseite (oder beide Seiten im Falle einer Durchgangsversorgung) ist mit einer M20x1,5-Buchse ausgestattet. Die Anschlussklemme ist durch Abschrauben der mit einem "O"-Ring abgedichteten Stopfbuchse zugänglich.

Das macht den Anschluss der Leuchte an die Stromversorgung sehr schnell und einfach und erfordert nicht das Entfernen der Dichtungselemente der Leuchte.

MONTAGE DER LEUCHTE:

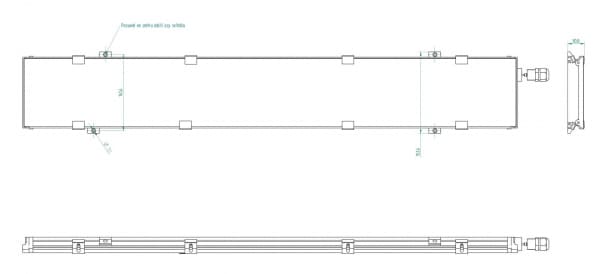

Die Leuchte wird standardmäßig mit Kunststoffklammern an der Maschine befestigt, die in eine Aussparung an der Unterseite der Leuchte eingesetzt werden. Die Clips haben eine Bohrung mit einem Durchmesser von 5,1 mm, und wenn sie an der Leuchte montiert sind, beträgt der Abstand zwischen diesen Bohrungen 142,5 mm. Standardmäßig sind 4 dieser Clips im Lieferumfang enthalten.
Auf Wunsch kann die Leuchte mit zwei gelenkigen Griffen mit einem Drehbereich von +10 -60 Grad ausgestattet werden.

INSTALLATIONSEMPFEHLUNGEN:

1) Montieren Sie die Leuchte so, dass sich die Kabelverschraubung am tiefsten Punkt befindet.
2) Der Durchgang des Zuleitungskabels durch die Platte, auf der die Leuchte montiert ist, sollte niedriger sein als die Leuchtenverschraubung.
3) Wenn Sie ein Kabel mit einem Metallgeflecht verwenden, schließen Sie das Geflecht vor der Verschraubung ab, umwickeln Sie das Ende des Geflechts mit Schrumpfschlauch und führen Sie nur die Mitte des Kabels mit Schrumpfschlauch in die Verschraubung ein. Das Metallgeflecht würde trotz einer sehr fest angezogenen Verschraubung Wasser in die Leuchte eindringen lassen.
